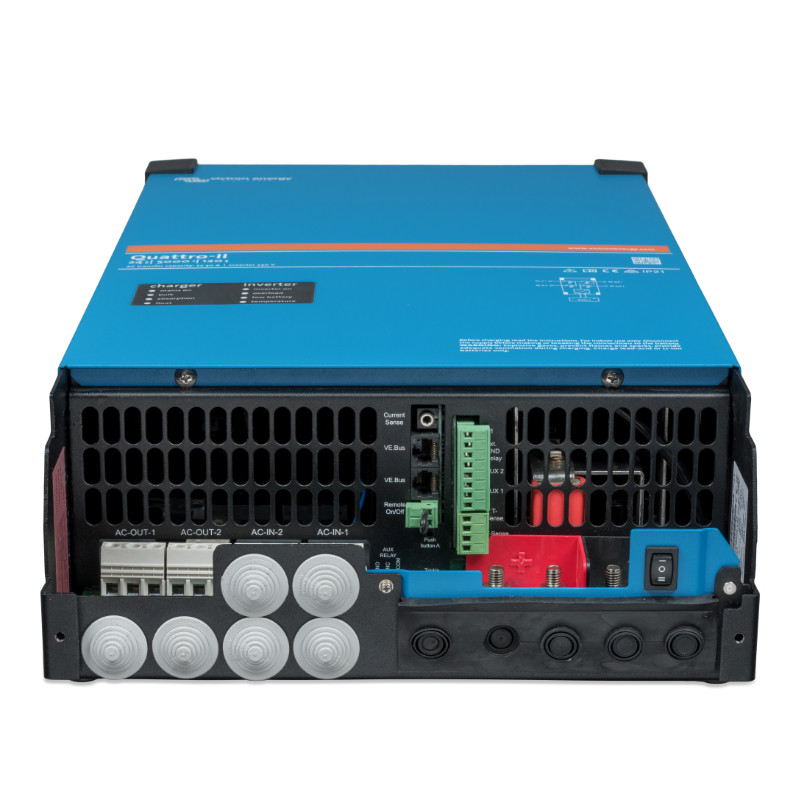

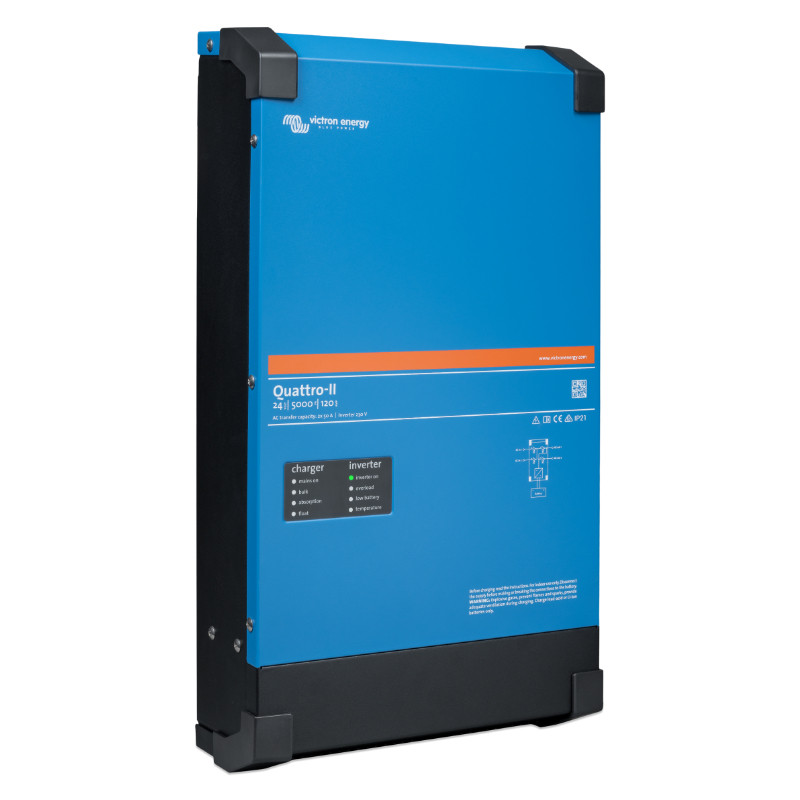

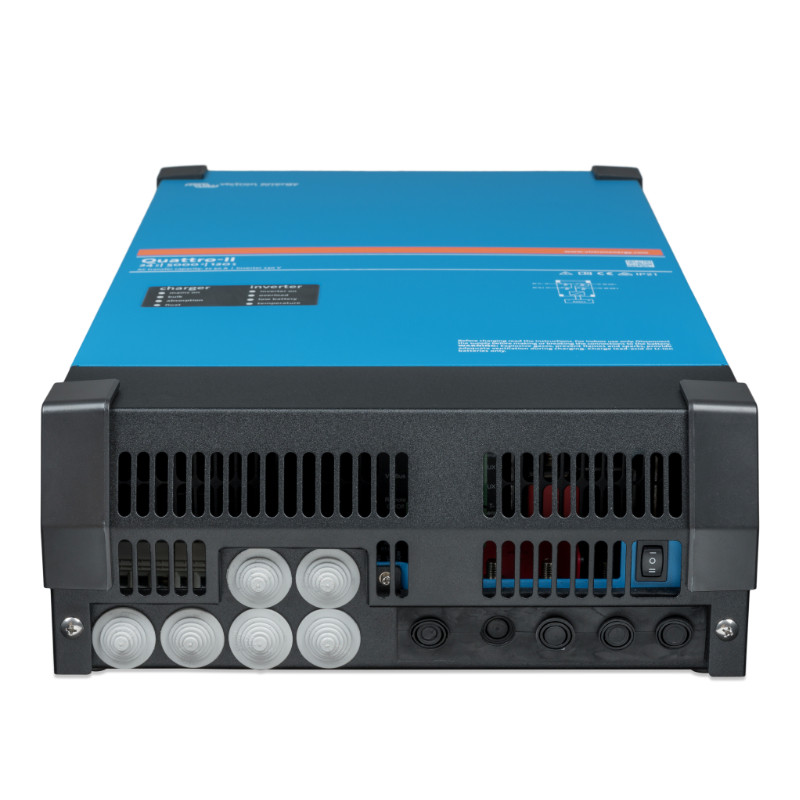

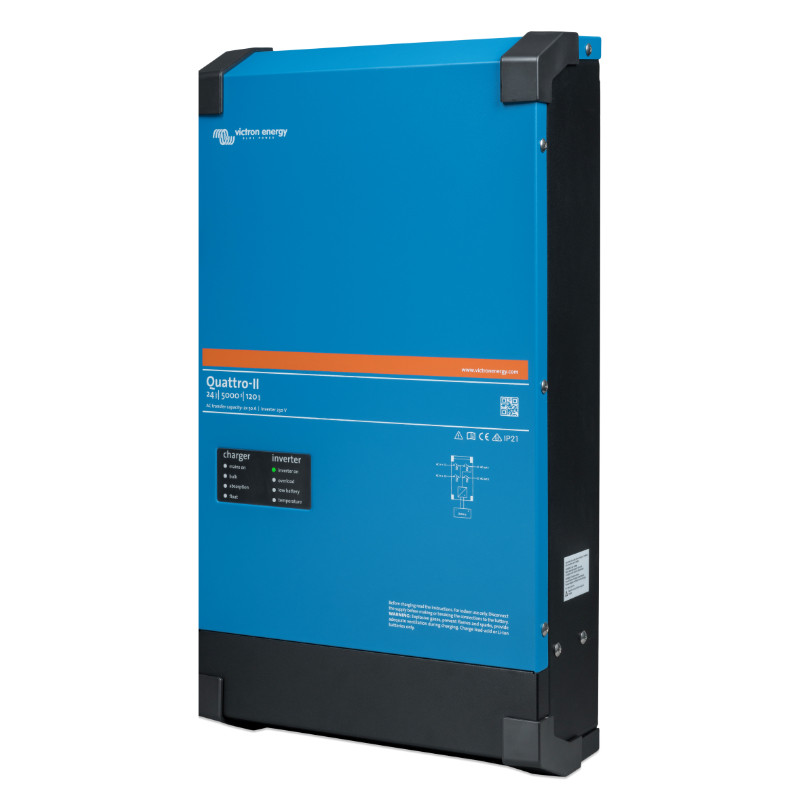

Quattro-II 24/5000/120-50/50 to zaawansowany przemiennik energii, który łączy funkcję
inwertera sinusoidalnego oraz
zaawansowanej ładowarki akumulatorów. Dzięki możliwości obsługi dwóch niezależnych źródeł prądu przemiennego, urządzenie automatycznie przełącza się między nimi w zależności od dostępności, zapewniając ciągłość zasilania. Zintegrowane rozwiązania, takie jak
technologia PowerAssist oraz wsparcie dla systemów ESS, czynią z Quattro-II doskonałe urządzenie do zarządzania energią w różnych środowiskach.
Kluczowe funkcje Quattro-II 24/5000/120-50/50
Zarządzanie dwoma źródłami prądu przemiennego
Urządzenie obsługuje dwa niezależne wejścia prądu przemiennego, takie jak sieć elektryczna i generator. Quattro automatycznie przełącza się na aktywne źródło, zapewniając nieprzerwane zasilanie nawet w przypadku awarii jednego z nich.
Przełącznik transferowy działa w czasie krótszym niż 20 milisekund, co pozwala na bezproblemowe działanie urządzeń wrażliwych na przerwy w dostawie prądu, takich jak komputery.
PowerAssist – optymalne wykorzystanie mocy
Dzięki funkcji
PowerAssist, Quattro-II pomaga w optymalnym wykorzystaniu dostępnej mocy, zapobiegając przeciążeniu systemu. Urządzenie dostosowuje ładowanie akumulatorów oraz łączy ich moc z mocą zasilania zewnętrznego, aby zminimalizować ryzyko przeciążenia.
Magazynowanie energii bez dodatkowego układu antywyspowego
Quattro-II pozwala na bezproblemową integrację z systemami magazynowania energii, tworząc sieć energetyczną podczas zaniku napięcia, co umożliwia pracę elektrowni słonecznej z falownikiem bez dodatkowego układu antywyspowego. To istotne rozwiązanie dla systemów solarnych, zapewniające ich działanie w trudnych warunkach.
Praca równoległa i split-phase
Urządzenie obsługuje
pracę równoległą, umożliwiając podłączenie do sześciu jednostek w celu zwiększenia mocy systemu. Quattro-II może także pracować w
trybie split-phase, co pozwala na zasilanie instalacji wymagających dwóch przewodów fazowych, szczególnie przydatnych w systemach domowych w Ameryce Północnej.
Zdalne monitorowanie i sterowanie
Dzięki integracji z urządzeniem
GX (np. Cerbo GX), Quattro-II umożliwia zdalny monitoring i zarządzanie systemem przez internet za pomocą aplikacji
VRM. Użytkownik może sterować swoim systemem z dowolnego miejsca na świecie, zapewniając bezpieczeństwo i optymalną pracę systemu energetycznego.
Specyfikacja techniczna Quattro-II 24/5000/120-50/50
- Model: Quattro II 24/5000/120-50
- PowerControl / PowerAssist: Tak
- Przełącznik transferowy: 50 A
- Maksymalny prąd wejściowy AC: 50 A
Inwerter
- Zakres napięcia wejściowego (V DC): 19–33 V
- Napięcie wyjściowe: 230 VAC ± 2%
- Częstotliwość wyjściowa: 50 Hz ± 0,1%
- Moc wyjściowa przy 25°C: 5000 VA
- Moc wyjściowa przy 25°C: 4000 W
- Moc wyjściowa przy 40°C: 3700 W
- Moc wyjściowa przy 65°C: 3000 W
- Moc szczytowa: 9000 W
- Maksymalna wydajność: 96%
- Moc przy zerowym obciążeniu: 18 W
- Moc przy zerowym obciążeniu w trybie AES: 12 W
- Moc przy zerowym obciążeniu w trybie wyszukiwania: 2 W
Ładowarka
- Wejście AC: Zakres napięcia wejściowego: 187-265 VAC
- Częstotliwość wejściowa: 45-65 Hz
- Współczynnik mocy: 1
- Napięcie ładowania "absorpcja": 28,8 V
- Napięcie ładowania "float": 27,6 V
- Tryb magazynowania: 26,4 V
- Maksymalny prąd ładowania baterii: 120 A
- Czujnik temperatury akumulatora: Tak
Ogólne
- Wyjście pomocnicze: Tak (32 A)
- Programowalny przekaźnik: Tak
- Ochrona: a – g
- Port komunikacyjny VE.Bus: Do pracy równoległej, trójfazowej, zdalnego monitorowania i integracji systemu
- Port komunikacyjny ogólnego przeznaczenia: Tak, 2x
- Zdalne włączanie/wyłączanie: Tak
Cechy dodatkowe
- Zakres temperatury pracy: -40°C do +65°C (chłodzenie wspomagane wentylatorem)
- Wilgotność (bez kondensacji): Maksymalnie 95%
Inne
- Materiał i kolor: Stal, niebieski RAL 5012
- Kategoria ochrony: IP22
- Podłączenie akumulatora: Śruby M8
- Przyłącze 230 V AC: Zaciski śrubowe 13 mm² (6 AWG)
- Waga: 30 kg
- Wymiary: 560 x 328 x 148 mm
Quattro-II 24/5000/120-50/50 to zaawansowane rozwiązanie do zarządzania energią, które sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych. Urządzenie oferuje niezawodność, elastyczność oraz wsparcie dla systemów magazynowania energii, dzięki czemu użytkownicy mogą czerpać maksymalne korzyści z odnawialnych źródeł energii oraz zabezpieczać swój system przed przerwami w dostawie prądu.
